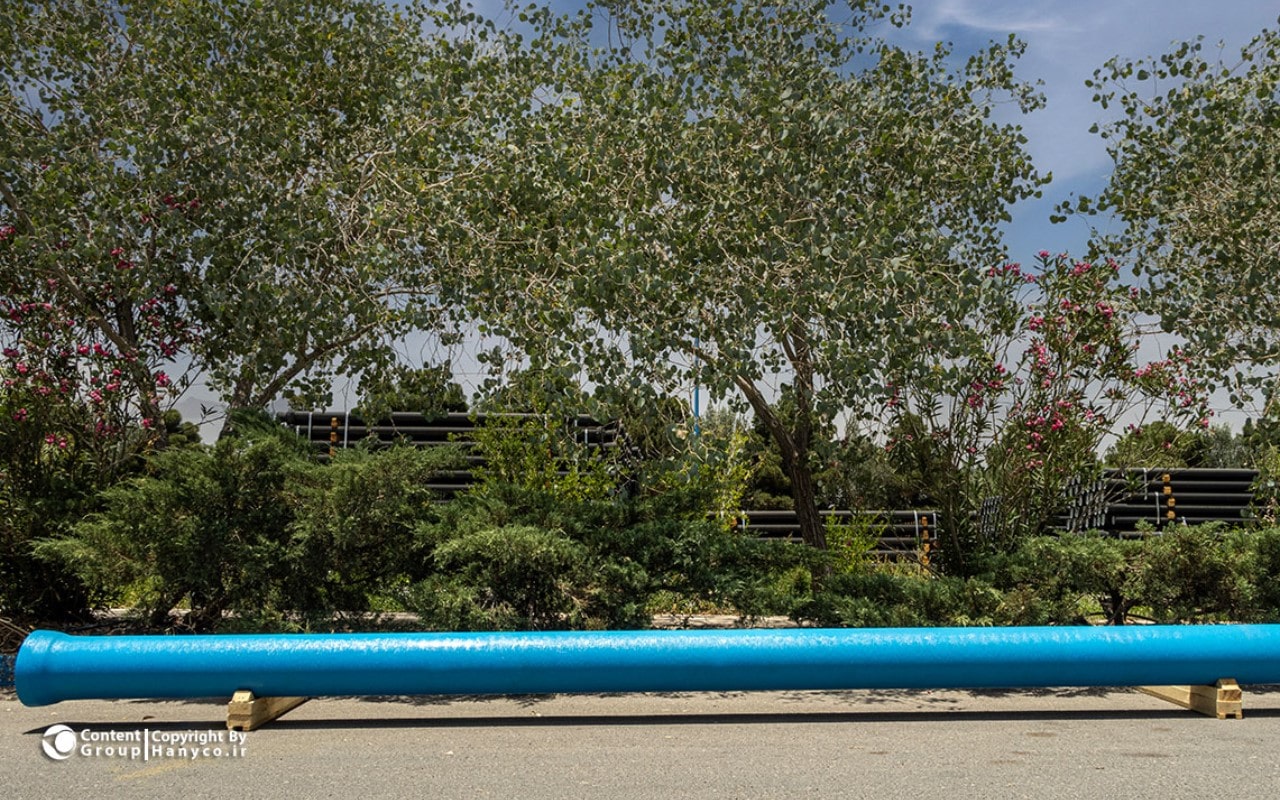

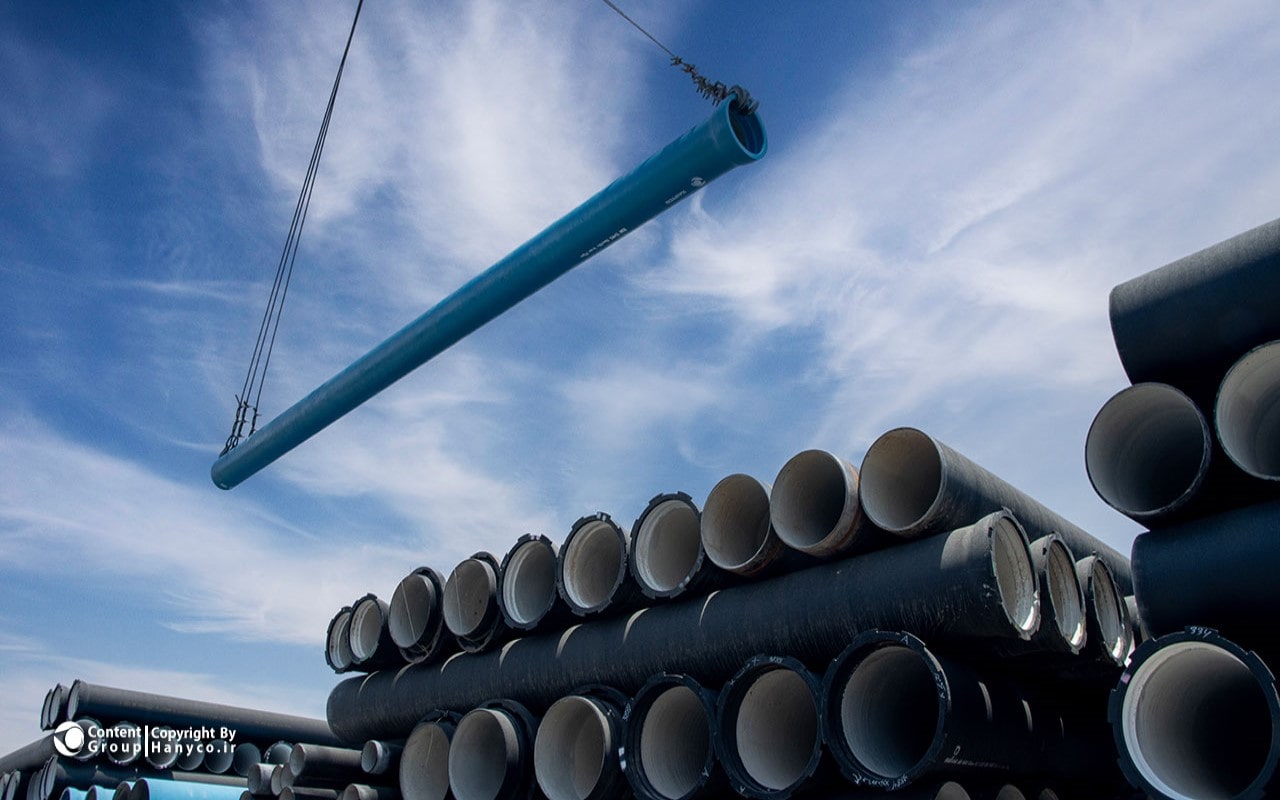

لوله چدن نشکن با اتصال تایتون
اتصال فشاری تایتون در لولههای چدن نشکن
مشخصات اتصال فشاری تایتون

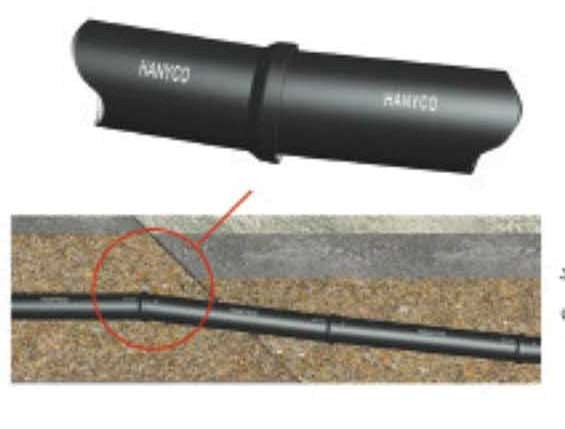

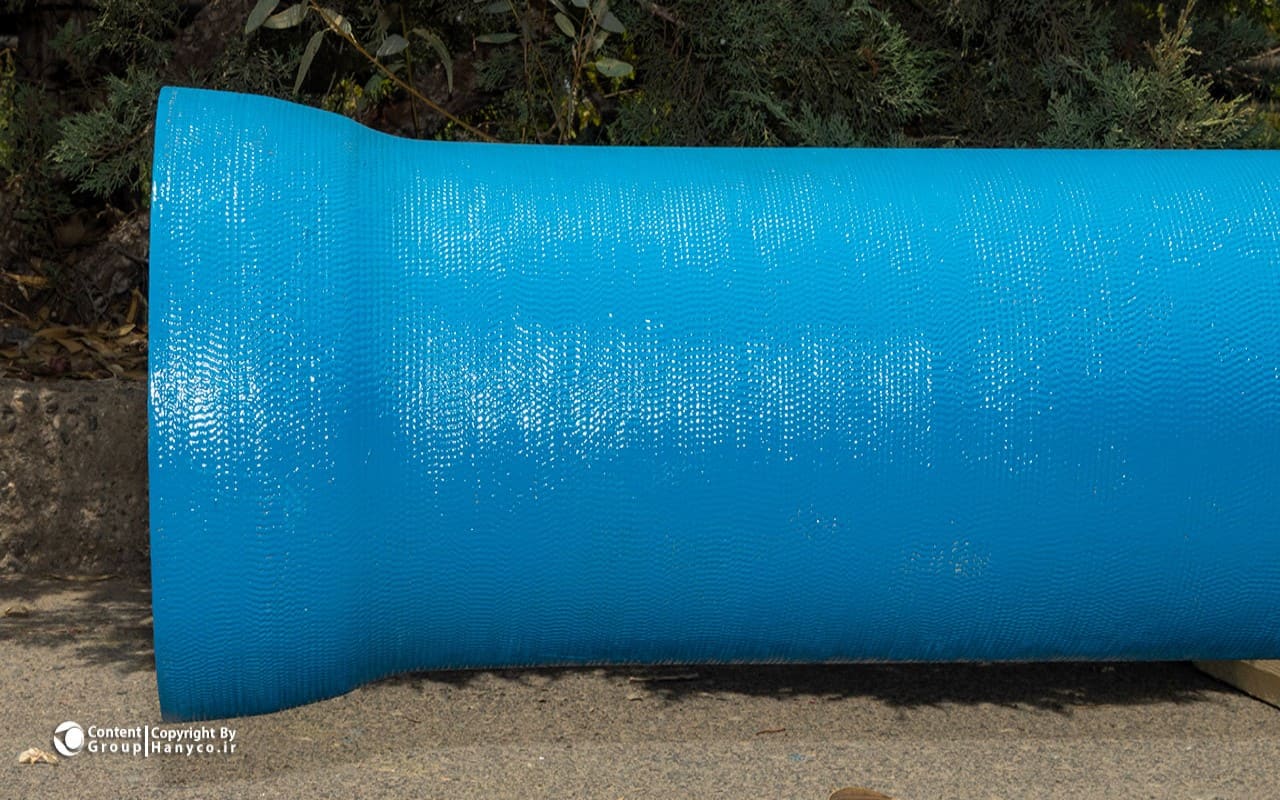

این اتصال شامل یک حلقه واشر EPDM است که در شیار سرکاسه قرار میگیرد. این سیستم با ایجاد آببندی مطمئن، نصب سریع و عملکرد مناسب را در خطوط لوله فراهم میکند.
حداکثر انحراف زاویهای مجاز
| سایز لوله (DN) | حداکثر انحراف (درجه) |
|---|---|
| 80 - 150 | 5 |
| 200 - 300 | 4 |
| 350 - 600 | 3 |
| 700 - 1200 | 2 |

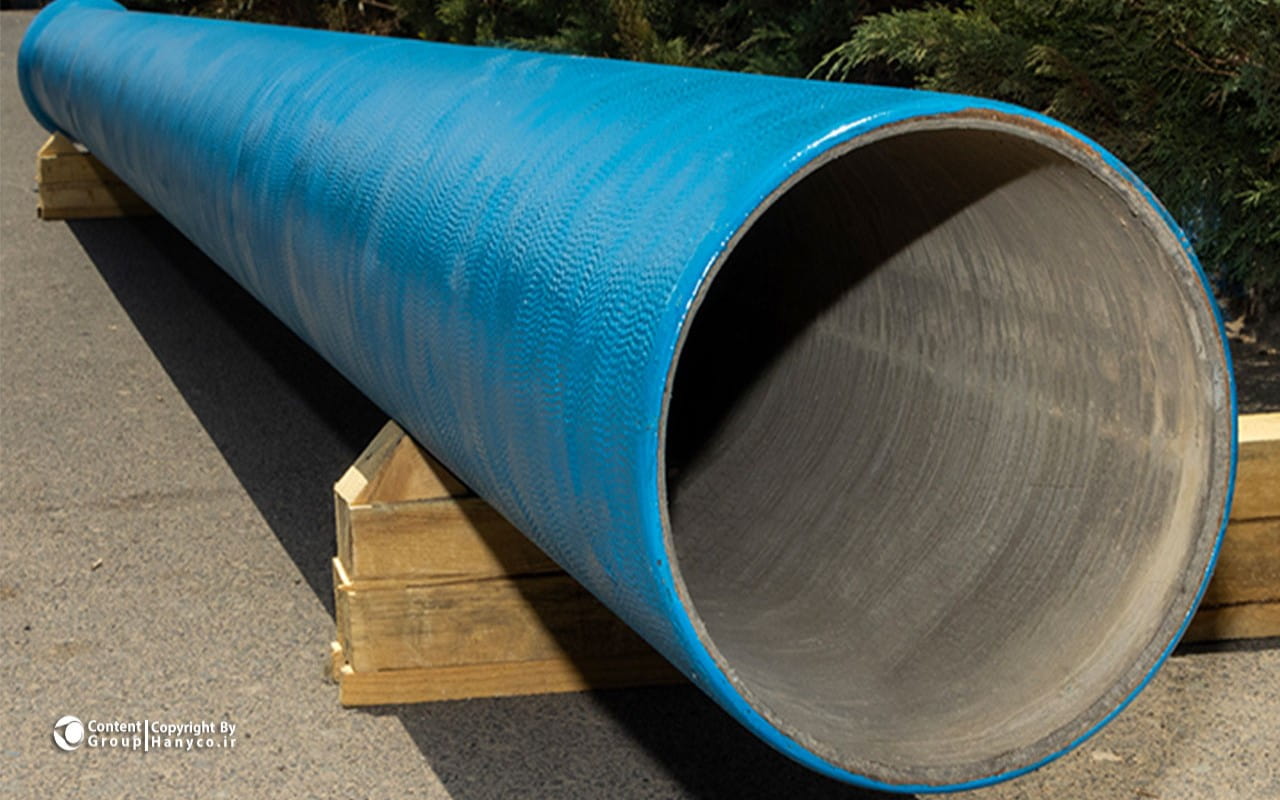

مشخصات فنی اتصال تایتون
| DN | قطر محیطی DE (mm) | طول لوله L (m) | طول سرکاسه (mm) | قطر طبیعی (mm) | ضخامت (mm) | ضخامت سیمان (mm) |
|---|---|---|---|---|---|---|
| 80 | 67 | 6 | 68 | 140 | 68 | 3 |
| 100 | 218 | 6 | 68 | 184 | 68 | 3 |
| 125 | 144 | 6 | 68 | 126 | 68 | 3 |
| 150 | 170 | 6 | 64 | 217 | 68 | 3 |
| 200 | 218 | 6 | 100 | 278 | 68 | 3 |
| 300 | 526 | 6 | 218 | 350 | 87 | 3 |
| 350 | 378 | 6 | 318 | 412 | 87 | 6 |
کلیه ابعاد به غیر از طول لوله بر حسب میلیمتر (mm) هستند.
