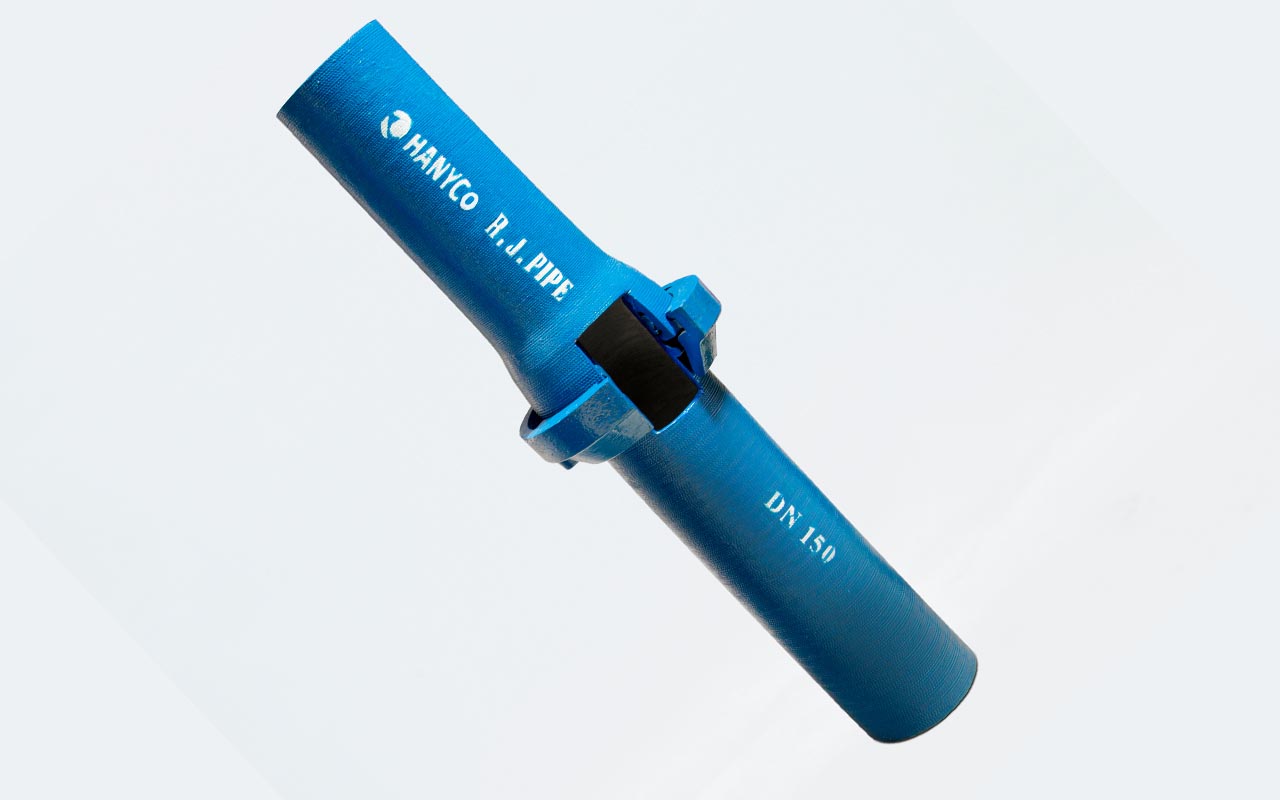

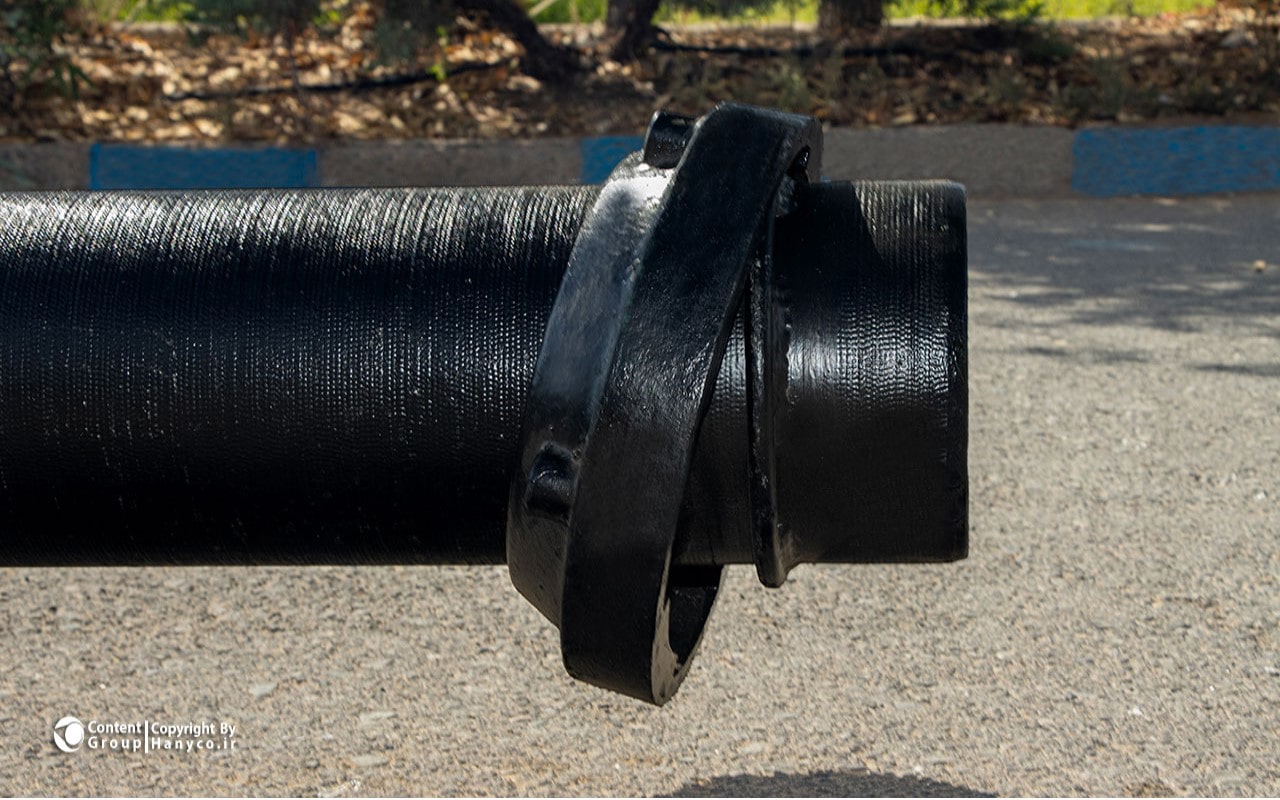

لوله چدن نشکن با اتصال مقاوم در برابر لرزه-R.J.Pipe
لوله چدن نشکن با اتصال مقاوم در برابر لرزه R.J.Pipe
سرمایهگذاری مطمئن در زیرساختهای حیاتی

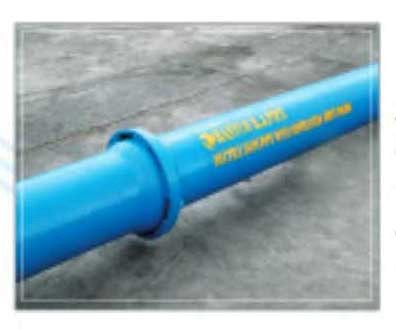

اتصال R.J.Pipe طراحی پیشرفتهای از اتصال فشاری مقید انعطافپذیر (Push-in Flexible Restrained Joint) میباشد که سیستم قفلشونده آن مانع از جدا شدن لوله در حین رانش یا نشست زمین میگردد.
استفاده از این لولهها باعث یکپارچگی خطوط لوله و توزیع تنشهای حاصله میگردد. از خواص اصلی این نوع اتصال، عدم نیاز به بلوکهای سیمانی (Thrust Blocks)، عدم نیاز به پیچ و مهره و سهولت بسیار بالا در مراحل نصب میباشد.
مزایای کلیدی سیستم R.J.Pipe
- مقاومت لرزهای: ایدهآل برای مناطق زلزلهخیز و رانش زمین.
- حذف بلوکهای ضربهگیر: صرفهجویی در هزینههای حفاری و بتنریزی.
- آببندی دوگانه: حفظ کامل آببندی حتی در جابهجاییهای طولی و زاویهای.
- نصب سریع: کاهش زمان پروژه به دلیل حذف اتصالات پیچ و مهرهای.

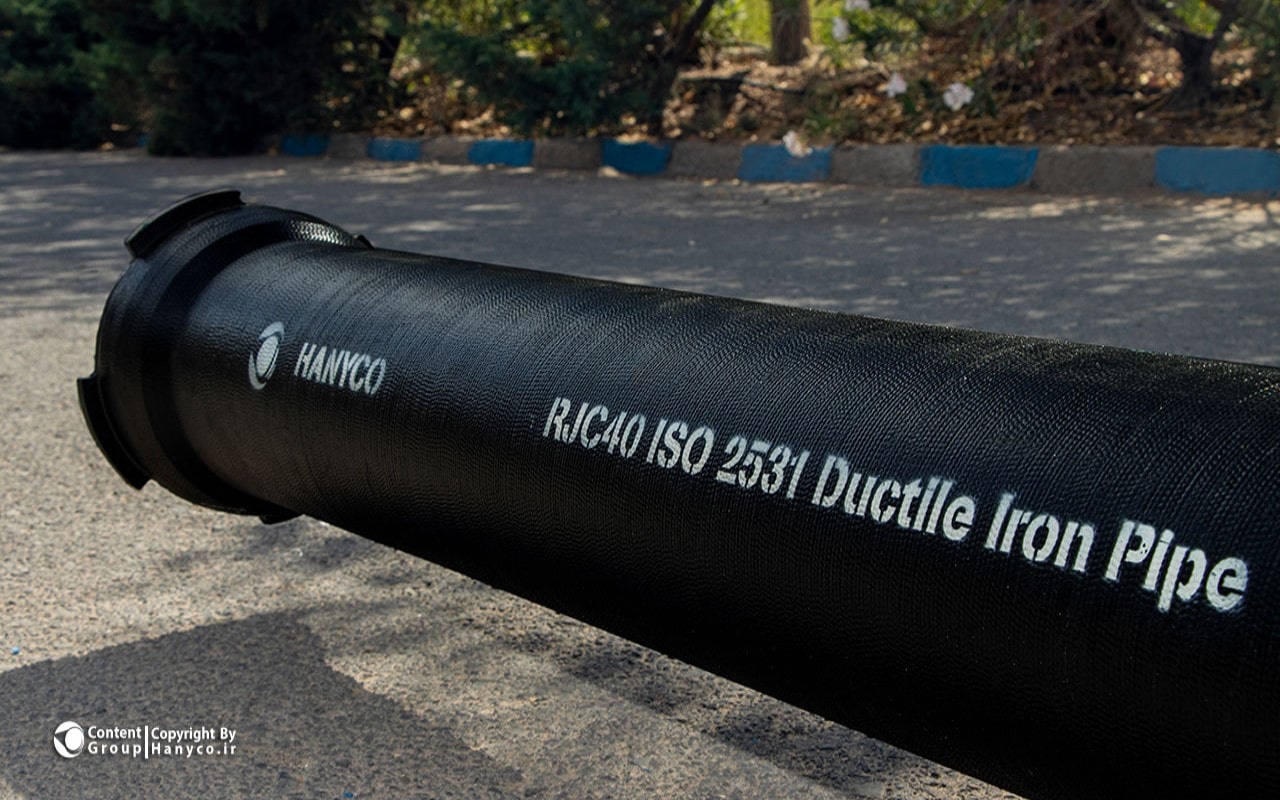

مشخصات ابعادی مطابق استاندارد ISO 2531
| DN (mm) | قطر خارجی (mm) | ضخامت اسمی (mm) | طول مفید (m) |
|---|---|---|---|
| 80 | 98 | 6.0 | 6 |
| 100 | 118 | 6.0 | 6 |
| 150 | 170 | 6.0 | 6 |
| 200 | 222 | 6.3 | 6 |
| 300 | 326 | 7.2 | 6 |
| 400 | 429 | 8.1 | 6 |
| 600 | 635 | 9.9 | 6 |
| 800 | 842 | 11.7 | 6 |

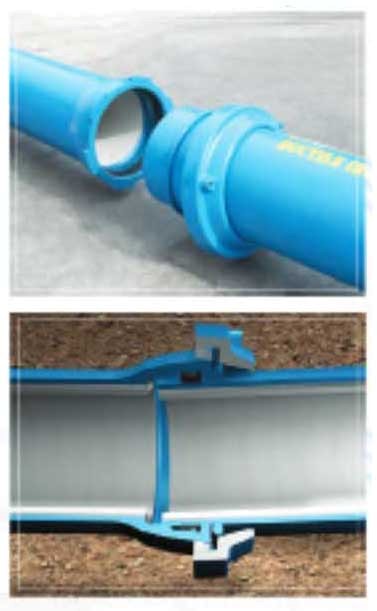

قابلیت انحراف زاویهای و عملکرد مفصل
نمودار توزیع فشار و زاویه مجاز
| DN (mm) | انحراف مجاز |
|---|---|
| 80 - 300 | 5 درجه |
| 350 - 600 | 4 درجه |
| 700 - 800 | 3 درجه |
تأییدیهها و استانداردهای تولید
تمامی محصولات تحت استانداردهای بینالمللی ISO 2531 و EN 545 تولید و تست میشوند.
جایگزینی مناسب برای لولههای پلیمری شبکههای توزیع آب شرب
استفاده از لولههای چدن نشکن در شبکههای توزیع آب شرب، بهدلیل مقاومت مکانیکی بالا، دوام طولانی و عملکرد مطمئن در شرایط بهرهبرداری، گزینهای مناسب برای جایگزینی لولههای پلیمری محسوب میشود.
این نوع لولهها در برابر ضربه، فشارهای موضعی، نشست زمین و تغییرات ناشی از بهرهبرداری، پایداری بیشتری داشته و در پروژههای آبرسانی شهری و صنعتی، امنیت شبکه را افزایش میدهند.

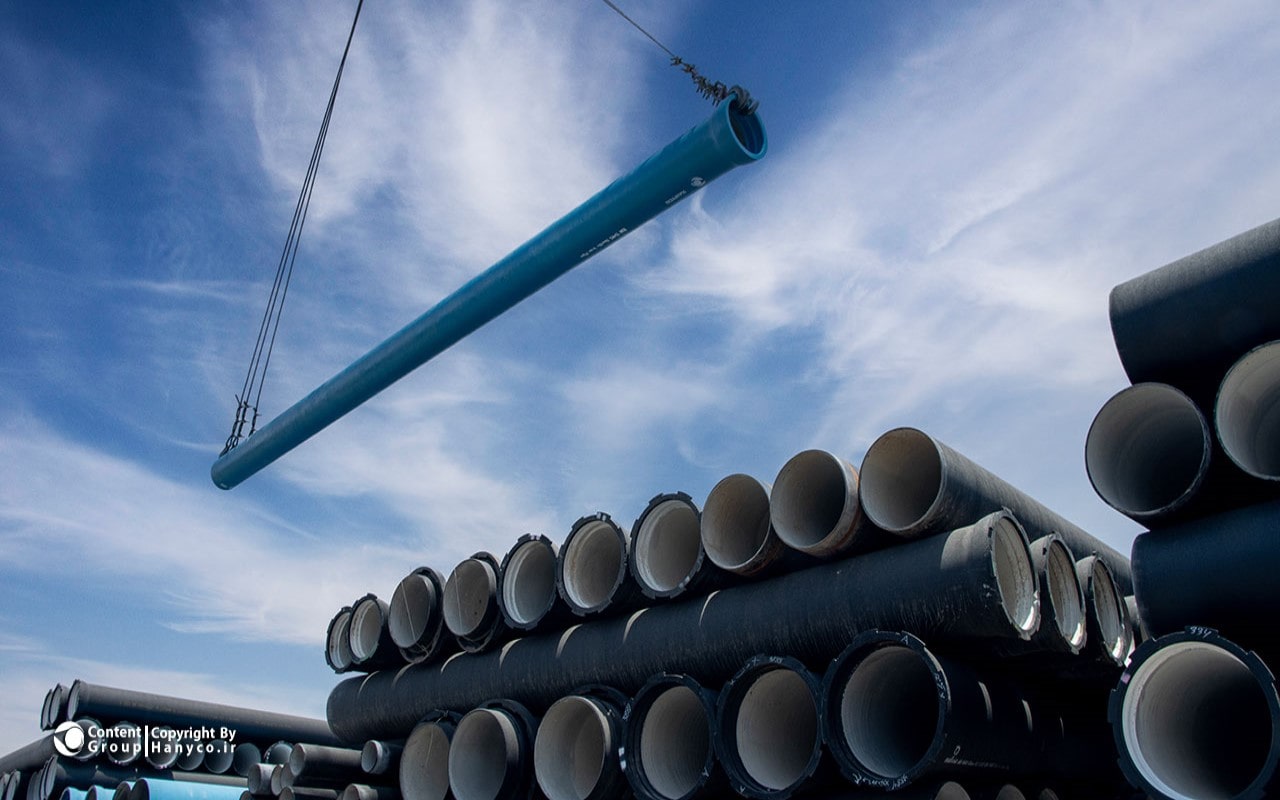

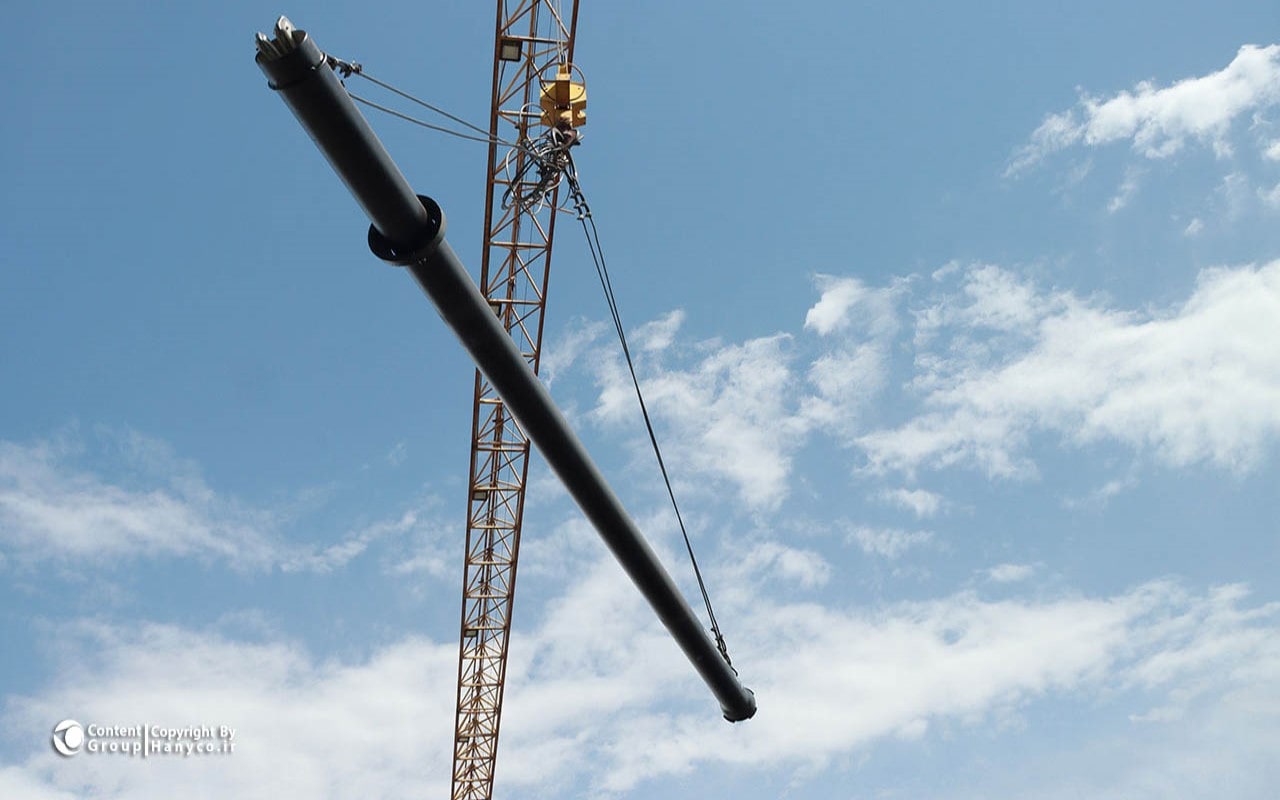

حمل و تخلیه
از مزایای اصلی لولههای چدن نشکن، سبک بودن و سهولت در جابهجایی آنهاست؛ بهطوریکه میتوان آنها را بهصورت دستی یا با کمک یک یا دو نفر در محل نصب جابهجا کرد.
توصیه میشود در زمان بارگیری، تخلیه و انتقال، از وارد شدن ضربه مستقیم جلوگیری شود و برای نصب، از تسمه استفاده گردد.
آببندی
طراحی، سرکاسه و واشر لولههای جداره نازک بهگونهای است که برای آببندی کامل پس از مونتاژ و در فشارهای کاری کمتر از ۵٫۵ مگاپاسکال، عملکرد مطمئنی ارائه میدهد. استفاده صحیح از اجزای اتصال، موجب پایداری بیشتر سیستم و کاهش نشتی خواهد شد.
جدول مشخصات کاتالوگ
| ردیف | دادههای کاتالوگ |
|---|---|
| 1 | 47 | 2 | 84 | 6 | C26 | 5 | 64 | 94 |
| 2 | 56 | 3 | 87 | 6 | C26 | 5 | 104 | 110 |
| 3 | 57 | 3 | 52 | 6 | C26 | 5 | 109 | 125 |
| 4 | 50 | 3.2 | 97.5 | 6 | C26 | 5 | 153 | 169 |
| 5 | 121 | 3.4 | 108 | 6 | C26 | 5 | 193 | 209 |
جمعبندی
لولهها و اتصالات چدن نشکن، بهدلیل مقاومت بالا، آببندی مناسب و قابلیت اطمینان در شرایط سخت، گزینهای مناسب برای استفاده در شبکههای توزیع آب شرب و پروژههای زیرساختی هستند.
