نسل جدید لوله و اتصالات مقاوم به لرزه با طراحی یکپارچه Q.R.Flex
بیمهای برای آینده آب
لوله و اتصال مقاوم به لرزه Q.R.Flex
لوله Q.R.Flex جدیدترین محصول چدن نشکن است که ضمن توانایی تحمل نیروهای خمشی، از انعطافپذیری مناسبی برخوردار بوده و میتواند نیروی مونتاژی مشابه اتصال تایتون را تأمین کند. عملکرد این اتصال در برابر انحرافات محوری و زاویهای بسیار مطلوب است.

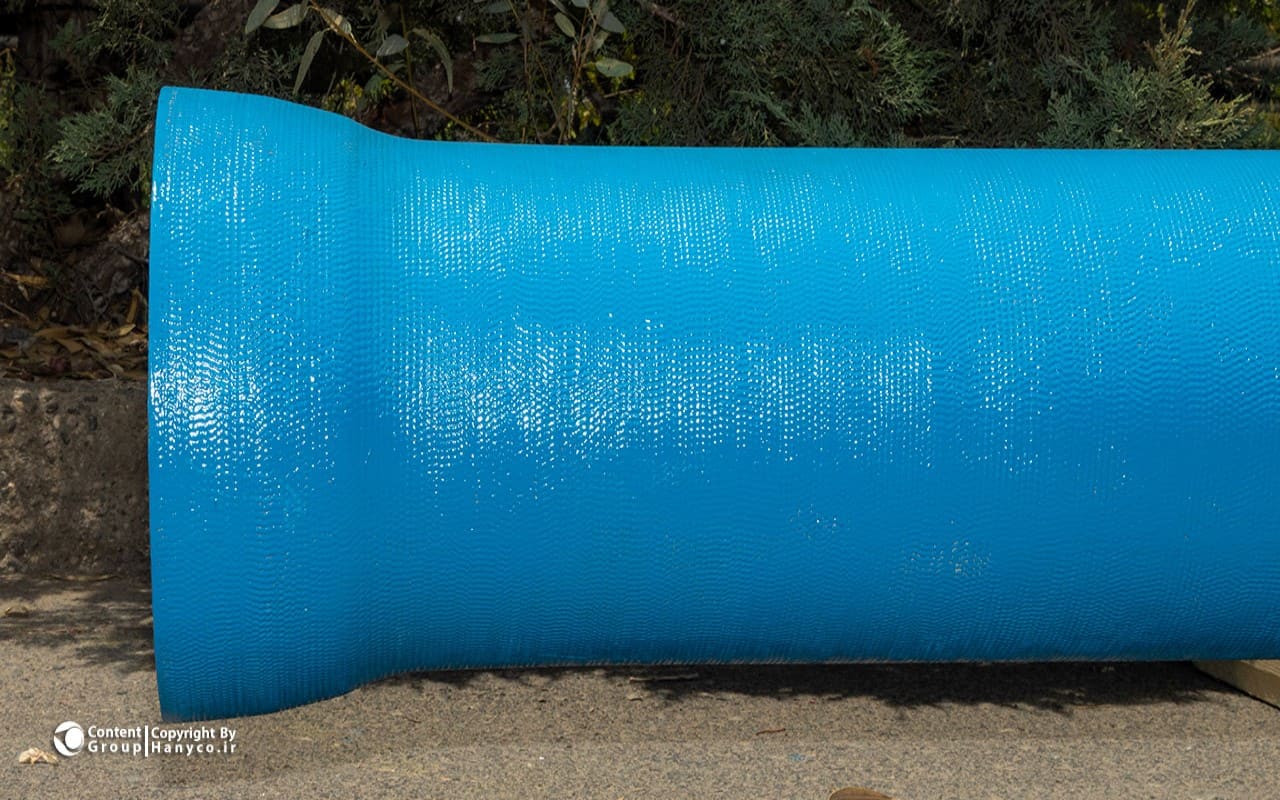

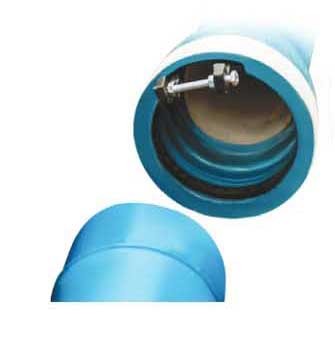

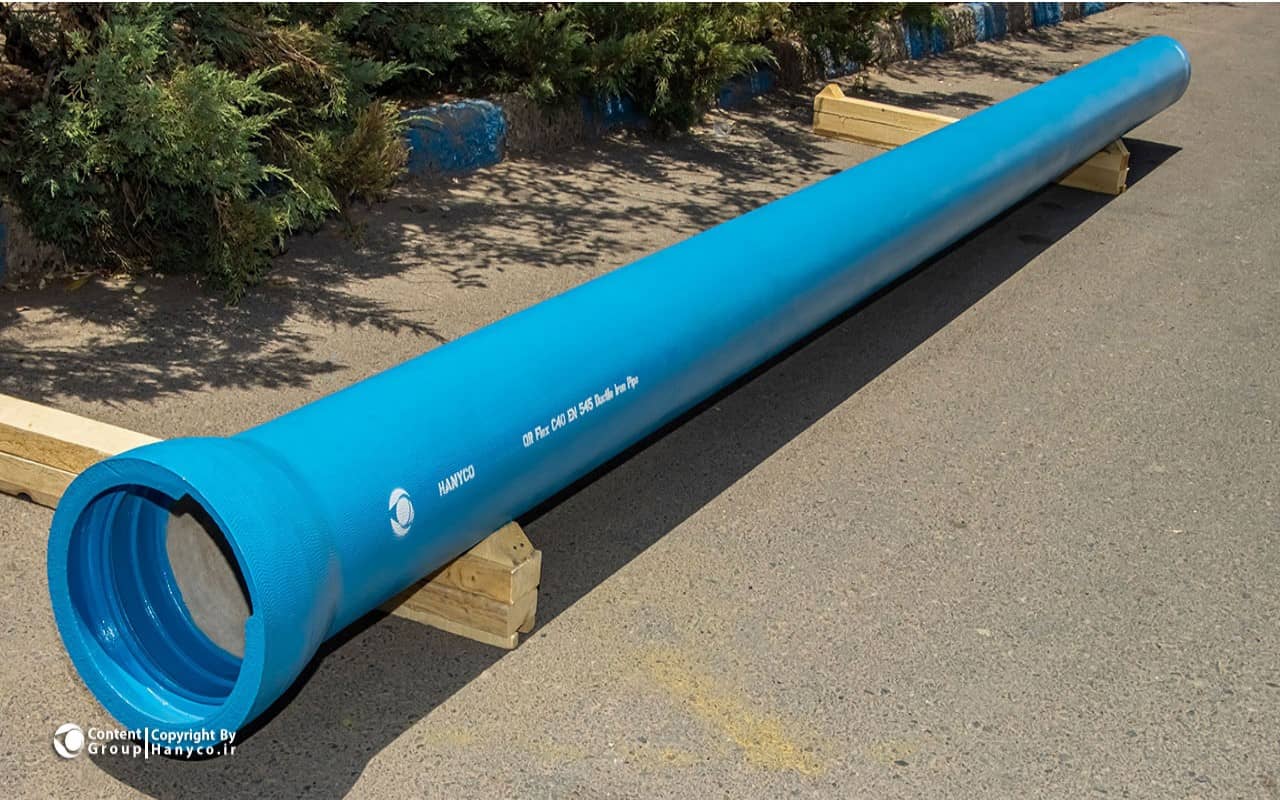

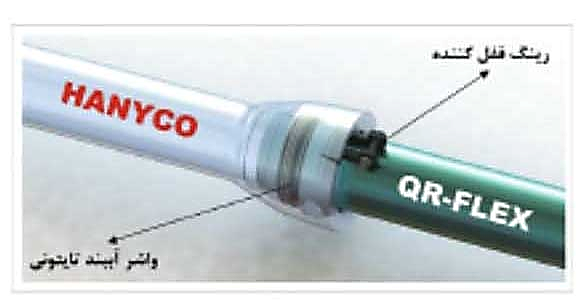

اتصال Q.R.Flex از واشر تایتون برای بخش آببندی استفاده میکند که سرعت و سهولت نصب اتصال را افزایش میدهد. در این اتصال، یک حلقه فلزی در پشت سرکاسه قرار گرفته و با ایجاد قفلکنندگی، مانع جداشدن لولهها در اثر نیروهای کششی و لرزهای میشود.
ویژگی عملکردی اتصال Q.R.Flex
این اتصال در برابر نیروهای ناشی از زلزله و نیروهای واردشده در نقاط مختلف خط لوله مقاوم بوده و قابلیت توزیع مناسب نیروها در طول خط را فراهم میکند. طراحی یکپارچه آن، موجب افزایش ایمنی شبکه و کاهش احتمال گسیختگی در محل اتصالات میشود.
استانداردها
- طراحی اتصال مطابق استاندارد ISO 16134
- آزمون عملکردی مطابق استاندارد ISO 10804
- تولید لوله مطابق استانداردهای ISO 2531 و EN 545
کاربردها
- مناطق زلزلهخیز و خاکهای ناپایدار
- مناطق دارای احتمال نشست زمین
- عبور از روی گسلها و مناطق لغزشپذیر

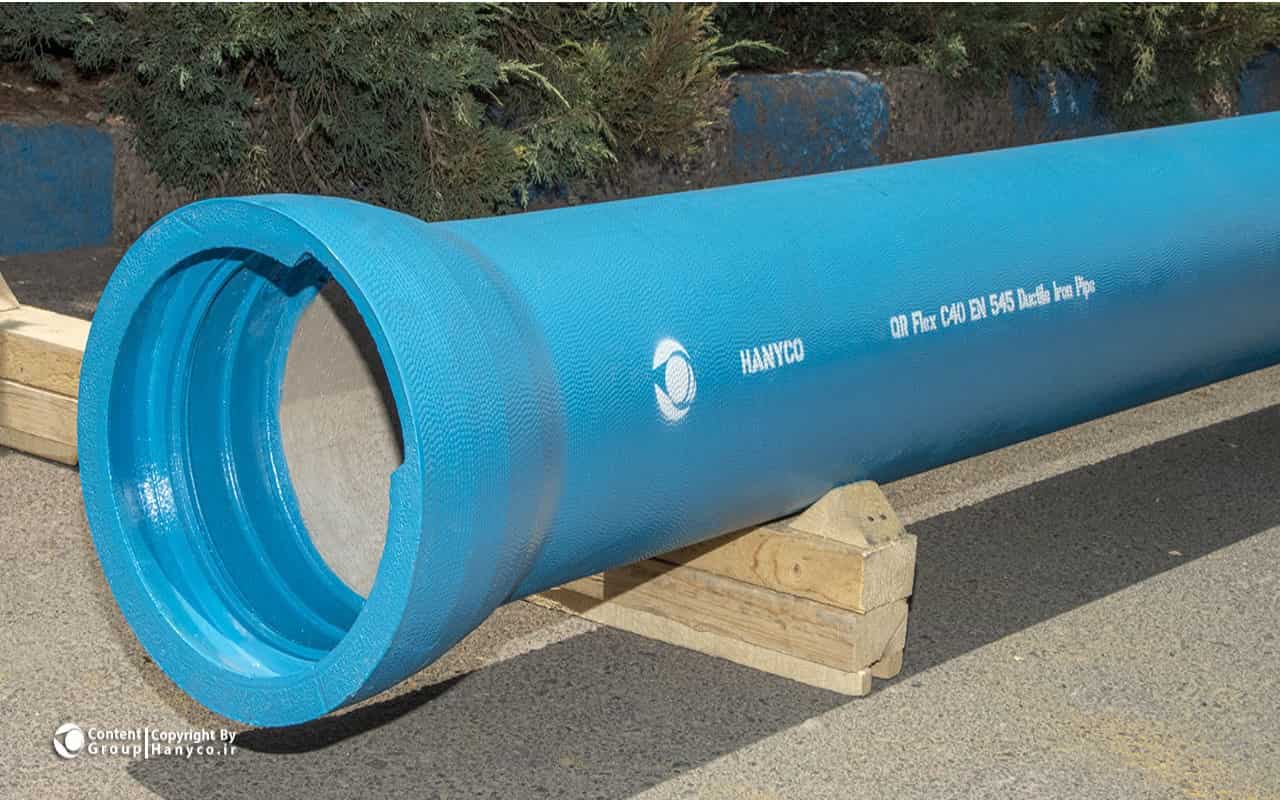

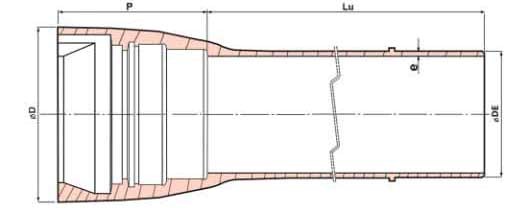

مشخصات ابعادی لولههای Q.R.Flex در K Class مطابق ISO 2531:1998
| DN | قطر خارجی DE (mm) | طول لوله L (m) | طول سرکاسه P (mm) | قطر خارجی سرکاسه OD (mm) | ضخامت اسمی e (mm) |
|---|---|---|---|---|---|
| 150 | 170 | 6 | 160 | 236 | 6.0 |
| 200 | 222 | 6 | 168 | 305 | 6.3 |
| 250 | 274 | 6 | 175 | 357 | 6.8 |
| 300 | 326 | 6 | 185 | 420 | 7.2 |
| 350 | 378 | 6 | 194 | 475 | 7.6 |
| 400 | 429 | 6 | 197 | 525 | 8.1 |
| 500 | 532 | 6 | 267 | 640 | 9.0 |
| 600 | 635 | 6 | 222 | 752 | 9.9 |
مشخصات ابعادی لولههای Q.R.Flex در C Class مطابق ISO 2531:1998
| DN | قطر خارجی DE (mm) | طول لوله L (m) | کلاس فشاری | طول سرکاسه P (mm) | قطر خارجی سرکاسه OD (mm) | ضخامت اسمی e (mm) |
|---|---|---|---|---|---|---|
| 150 | 170 | 6 | C40 | 160 | 236 | 4.5 |
| 200 | 222 | 6 | C40 | 168 | 305 | 4.7 |
| 250 | 274 | 6 | C40 | 175 | 357 | 5.5 |
| 300 | 326 | 6 | C30 | 185 | 420 | 6.2 |
| 350 | 378 | 6 | C30 | 194 | 475 | 6.3 |
| 400 | 429 | 6 | C30 | 197 | 525 | 6.5 |
| 500 | 532 | 6 | C30 | 267 | 640 | 7.6 |
| 600 | 635 | 6 | C30 | 222 | 752 | 8.7 |
مشخصات فنی اتصال
| نام | مقاومت | انحراف زاویهای | جابهجایی طولی |
|---|---|---|---|
| اتصال Q.R.Flex | 3DN (kN) | ≥ 0.5% قطر لوله | DN / 2 |
انحراف زاویهای
| DN (mm) | درجه انحراف |
|---|---|
| 80 تا 400 | 8° |
| 450 تا 600 | 7° |
مزایای کلیدی
- مقاومت فوقالعاده در برابر نیروهای کششی لرزهای.
- عدم نیاز به بلوکهای بتنی مهارکننده (صرفهجویی در هزینه).
- سهولت و سرعت بسیار بالا در نصب.
- کاهش چشمگیر هدررفت آب در شبکههای آبرسانی.
