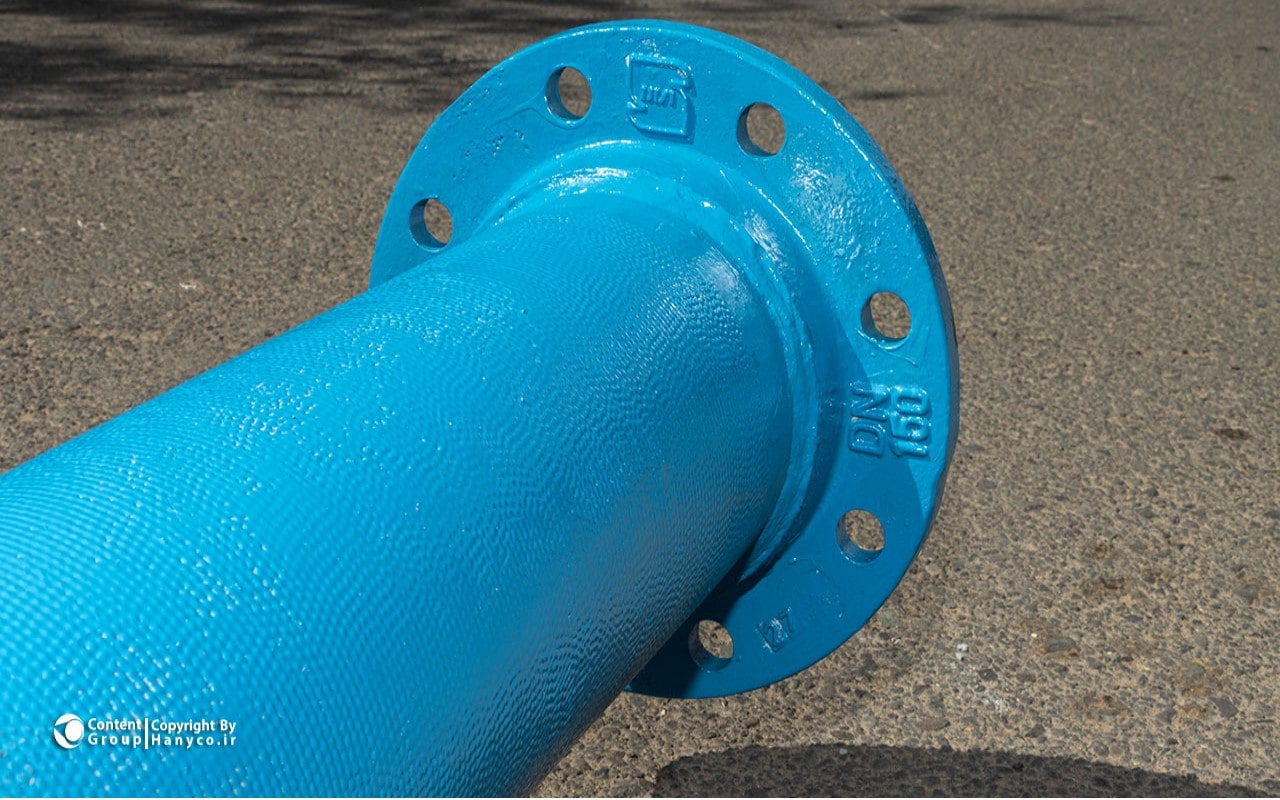

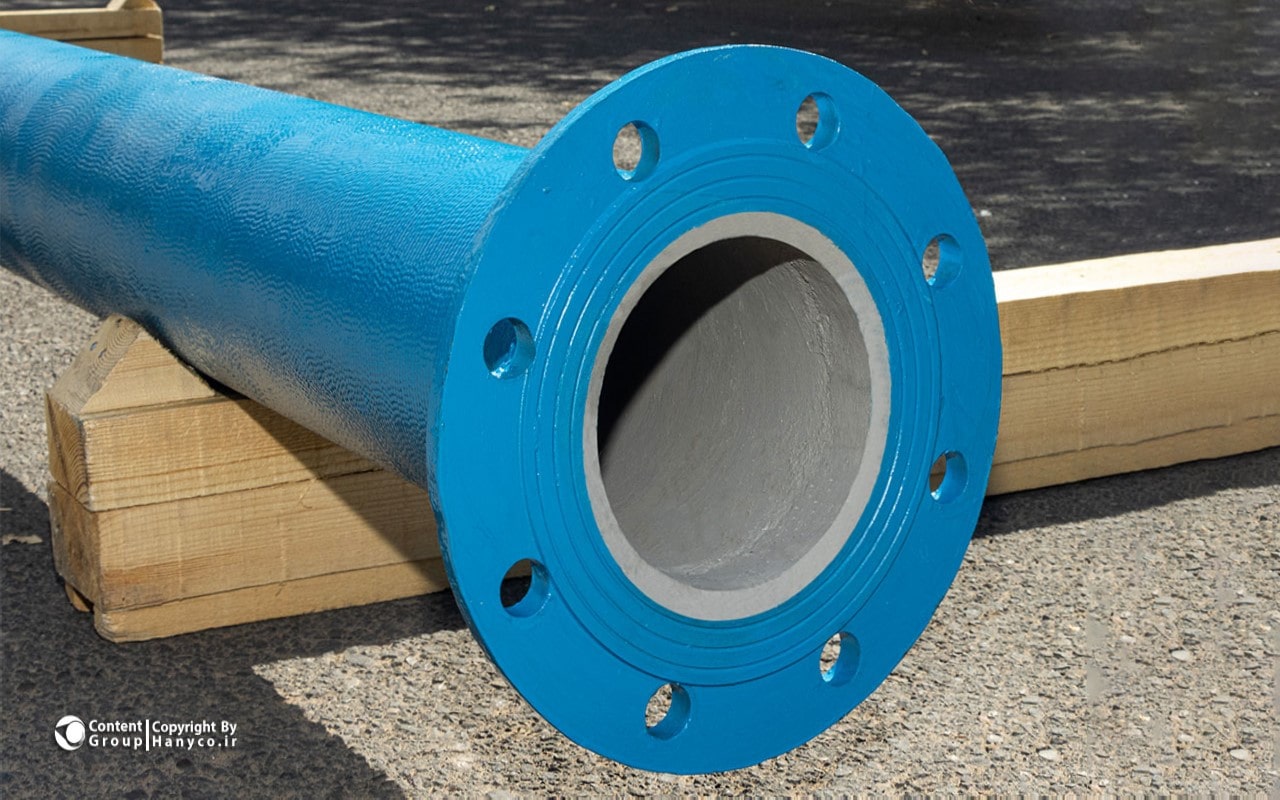

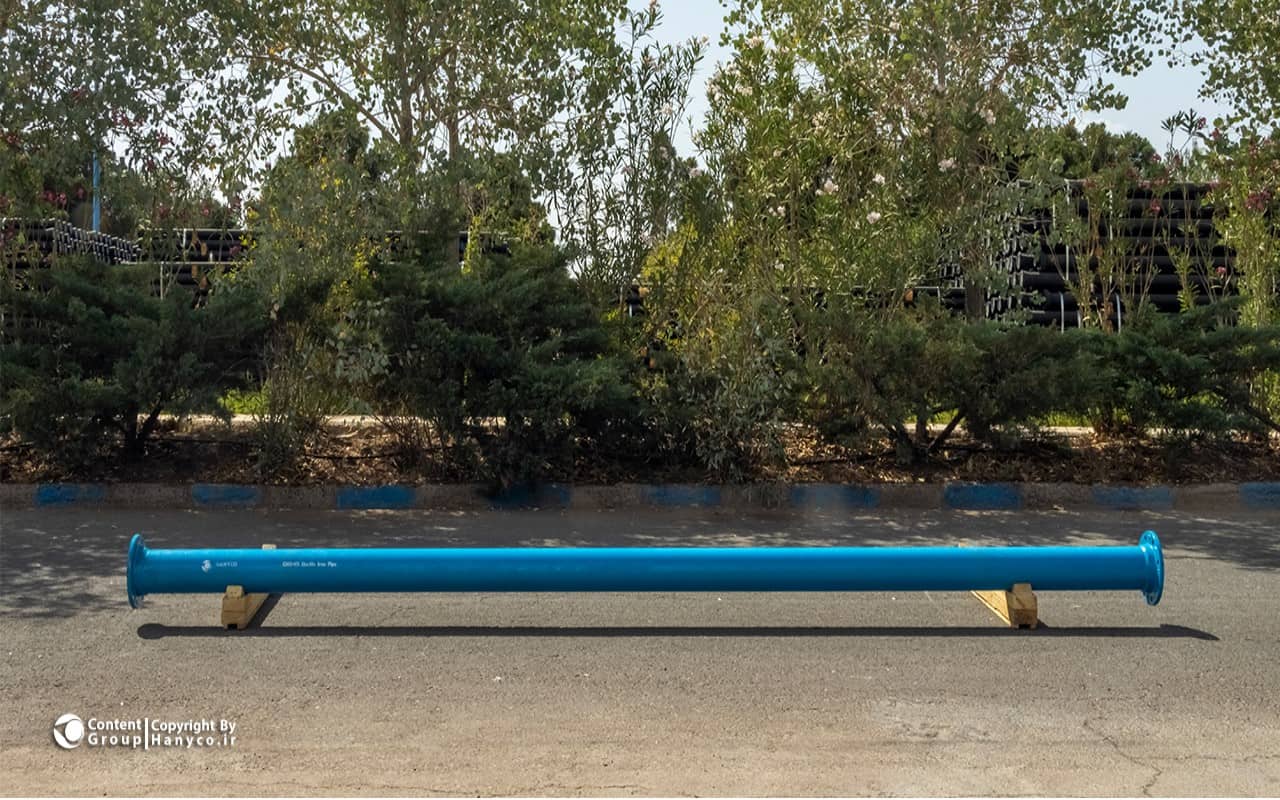

لوله چدن نشکن پادل دار-فلنجی
لولههای پادلدار (Puddle Pipe)
قابل نصب در بتن جهت تقویت مسیر خط لوله
لولههای پادلدار
لولههای پادلدار جهت مقاومسازی و ایجاد استحکام در خطوط لوله بهکار میروند. پادلها بهعنوان یک عامل بازدارنده در برابر نیروهای هیدرولیکی عمل کرده و خط لوله را در برابر نیروهای ناشی از تغییر ناگهانی فشار سیال حفظ مینمایند. بدین منظور میتوان لولههای پادلدار را در محل اتصال خط لوله به ورودی اصلی، آببند موتورخانهها و محلهای پمپاژ نصب نمود.
در چنین مواردی میتوان لوله پادلدار را در دیواره محفظهای که به شیر متصل میشود، کار گذاشت. همچنین استفاده از اینگونه لولهها در بلوکهای سیمانی، موجب افزایش ایستایی و استحکام کلی خط لوله در هنگام عبور از مناطق شیبدار میگردد.
انواع لولههای پادلدار
- لوله چدن نشکن پادلدار دو سر فلنج
- لوله چدن نشکن پادلدار یک سر فلنج یک سر اسپيگات
- لوله چدن نشکن پادلدار دو سر اسپيگات
مشخصات ابعادی لوله پادلدار دو سر فلنج
| DN | C (mm) | D (mm) | L (mm) | D (mm) |
|---|---|---|---|---|
| ضخامت | فلنج | طول | پادل | |
| 80 | 7 | 16 | 1000 | 200 |
| 100 | 7.2 | 16 | 1000 | 220 |
| 150 | 7.8 | 16 | 1000 | 285 |
| 200 | 8.4 | 20 | 1000 | 340 |
| 300 | 9.6 | 20.5 | 1000 | 455 |
| 400 | 10.8 | 25.5 | 1000 | 470 |
| 600 | 13.2 | 25 | 1000 | 890 |
| 800 | 15.6 | 30 | 1000 | 1015 |
مشخصات ابعادی لوله پادلدار یک سر فلنج یک سر اسپيگات
| DN | DE (mm) | C (mm) | D (mm) | L (mm) | D (mm) پادل |
|---|---|---|---|---|---|
| 80 | 98 | 7 | 16 | 1000 | 200 |
| 150 | 170 | 7.8 | 16 | 1000 | 285 |
| 300 | 326 | 9.2 | 20 | 1000 | 455 |
| 500 | 532 | 12 | 22.5 | 1000 | 670 |
| 800 | 842 | 15.6 | 30 | 1000 | 1015 |
- کلیه ابعاد و مشخصات فنی بر اساس کلاس ضخامتی K12 ارائه شده است.
- در صورت نیاز به سایر کلاسهای ضخامتی یا فلنجهای با فشار کاری بالاتر، با واحد مهندسی فروش هماهنگ شود.
- پارامتر و محل قرارگیری پادل بنا به سفارش مشتری بوده و تلرانس آن ±50 میلیمتر میباشد.
